Экспертизы: энергетическая (энергоаудит).
Назначение: Современный прибор, разработанный с учетом всех последних российских нормативных требований в сфере контроля качества электрической энергии и предназначенный для диагностики сетевых процессов. По сравнению с большинством предыдущих моделей аналогов отличается улучшенными метрологическими характеристиками и повышенным удобством применения. Качественная составляющая электрического тока, отображаемая в виде диаграмм и таблиц на графическом дисплее со светодиодной подсветкой позволяет выделять практически все негативные составляющие сетевых процессов.
Техническая характеристика
|
Функция |
Диапазон измерений |
Разрешение |
Погрешность измерений |
|
Напряжение |
5…1500В(UL-N) (скз) |
10мВ |
±(0,2%) |
|
20…2600(UL-L) (скз) |
100мВ |
|
|
|
Ток |
3 … 6000 A (клещи А 1227) |
0,1 А (клещи А 1227) |
±(1,5%) (клещи А 1227) |
|
50мА...1200 А (клещи А1281) |
0,01А(клещи А 1281) |
±(0,4%) (клещи А 1281) |
|
|
Частота |
10,00 … 70,00 Гц |
2 мГц |
±10мГц |
|
Мощность (активная, реактивная, полная) [Вт, Вар,ВА] |
0,000 к … 999.9 к (клещи А1227) |
4 цифры |
±(1,8%) (клещи А1227) |
|
0,000 к … 999.9 к (клещи А1281) |
4 цифры |
±(0,8%) (клещи А1281) |
|
|
Коэффициент мощности |
-1,00…1,00 |
0.01 |
±0,02 |
|
Cos φ |
0.00…1.00 |
0.01 |
±0,02 |
|
Гармоники напряжения и тока |
Uhn < 3 % UN |
10 мВ |
0,15 % UN |
|
3 % UN N |
10 мВ |
0,5% Uhn |
|
|
Ihn < 10 % IN |
10 мВ |
0,15 % IN |
|
|
10 % IN N |
10 мВ |
0,5% Ihn |
|
|
Коэффициент искажения синусоидальности кривых тока и напряжения (THD) |
0% UN |
0.1% |
±0,3 |
|
0%IN |
0.1% |
±0,3 |
|
|
100%IN |
0.1% |
±0,6 |
|
|
Значение напряжения провала/перенапряжения |
20…1500В |
10мВ |
0,50% |
|
Длительность |
30мс…70 дней |
0,10% |
±1% |
|
Коэффициент несимметрии по прямой и обратной последовательности |
0,4…4 |
0,001 |
±5% |
|
Интервал усреднения |
От 1с до 3600с |
||
|
Частота дискретизации |
5120 Гц |
||
|
Подключение к ПК |
RS 232, USB
|
||
|
Дисплей |
ЖК экран с подсветкой, 320 x 200 пикс. |
||
|
Память |
8 МБ, энергонезависимая |
||
|
|
Длительность регистрации всех сигналов необходимых для анализа по ГОСТ Р 54149 в трехфазной системе, кроме интергармоник |
98 суток |
|
|
|
Длительность регистрации всех сигналов необходимых для анализа по ГОСТ Р 54149 в трехфазной системе |
59 суток |
|
|
|
Длительность регистрации всех сигналов необходимых для анализа по ГОСТ Р 54149, а также мощностей и энергии (все фазы) |
47 суток |
|
|
Питание |
230 В или 6x1,2 В NiCd / NiMh аккум. батарей AA |
||
|
Категория перенапряжения |
1000 В /CAT III; 600 В /CAT IV |
||
|
Степень защиты |
Двойная изоляция |
||
|
Вес, размеры |
0,65 кг; 220х115х90мм |
||
|
UN – среднеквадратическое значение напряжения; Uhn – измеренное значение n-ой гармонической составляющей напряжения; IN- среднеквадратическое значение тока; Ihn – измеренное значение n-ой гармонической составляющей тока. |
|||
| Вложение | Размер |
|---|---|

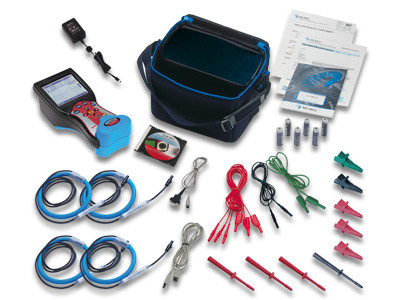

| METREL_Mi2792.jpg | 54.02 КБ |
